很多轮胎生产企业在硫化出模后都会遇到一个问题：

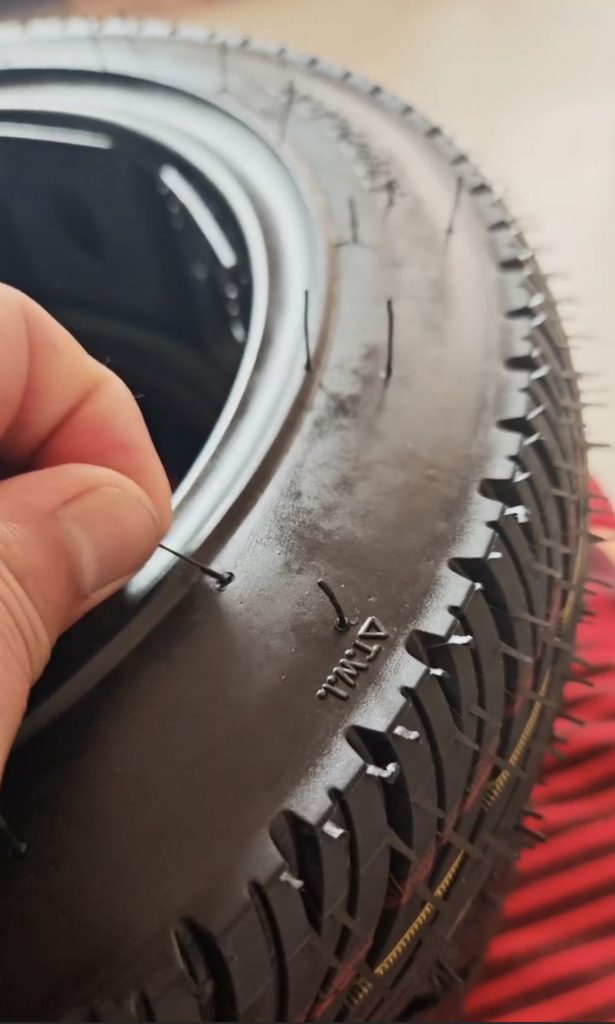

胎毛特别脆，轻轻一扯就断，没有韧性，甚至断面发白松散。
不少厂家以为只是小瑕疵，修掉就行，殊不知这背后隐藏着严重的硫化质量隐患，直接影响轮胎强度、耐磨性和使用寿命。经销商往往也只有通过拔毛来判断轮胎的性能，这是极其不利现象。
本文从工艺、配方、设备三方面，详细解析胎毛一扯就断的根本原因，并给出可落地的改进方案。
一、胎毛一扯就断，本质是什么问题？
胎毛是轮胎最薄、最先受热的部位。
如果胎毛脆断，说明胶料交联密度不足、硫化程度不够，也就是行业常说的：
欠硫（硫化不足）
典型特征：
- 胎毛无韧性，直接脆断，不拉长
- 断面发白、无光泽、结构松散
- 胎侧按压回弹慢，发软无弹性
- 轮胎整体强度低，易老化、易开裂
二、轮胎胎毛脆断的 5 大核心原因
- 硫化时间不足，胶料未完全交联
- 硫化温度偏低，厚部位热量传导不到位
- 硫化体系不合理：硫磺、促进剂、氧化锌不足
- 胶料配方偏硬，增塑剂 / 油含量不足
- 模具排气不良、压力不足，致密度差
三、对应解决办法（生产可直接用）
- 延长硫化时间在现有工艺基础上增加 10%~20% 硫化时间，保证胶料充分交联。
- 适当提高硫化温度控制在 153℃~160℃，避免低温欠硫或高温过硫。
- 优化硫化配方体系
- 间接法氧化锌：4.0~5.0 份，保证硫化活化充分
- 硬脂酸：1.5~2.0 份
- 硫磺与促进剂合理搭配，提升交联密度
- 改善胶料韧性适量增加芳烃油 / 环烷油，避免胶料过硬发脆。
- 保证硫化压力与排气内压保持 2.4~2.8MPa，合模多次排气，提升致密性。
四、已经生产好的轮胎如何处理？
已硫化完成的轮胎无法二次修复。
轻微欠硫可作为低速、非载重用途；
批量严重欠硫建议降级处理，避免高速爆胎风险。
五、总结
轮胎胎毛一扯就断，不是表面问题，而是硫化不足的直接信号。
通过优化硫化温度、时间、压力，配合稳定高效的硫化配方，可从根本上解决胎毛脆断，提升轮胎整体质量与合格率。
